[CV] 합성곱 신경망 (Convolutional Neural Network, CNN)

합성곱 신경망 (convolution neural network: CNN)

CNN은 이미지 인식과 음성 인식 등 다양한 곳에서 사용되는데,특히 이미지 인식 분야에서 딥러닝을 활용한 기법은 거의다 CNN을 기초로 한다. 신경망은 인접하는 계층의 모든 뉴런과 결합되어 있고, 이를 완전연결 (fully-connected, 전결합)이라고 하며, 완전히 연결된 계층을 Affine 계층이라는 이름으로 구현하고 있다. 완전한 신경망은 Affine 계층 뒤에 활성화 함수인 ReLU계층 (sigmoid계층)이 이어진다

* Fully-Connected Layer 와  Fully Convolutional Network은 서로 다른 개념



Affine 계층을 사용하면, 가령 층이 5개인 완전 연결 신경망은 아래와 같이 구현할 수 있다.

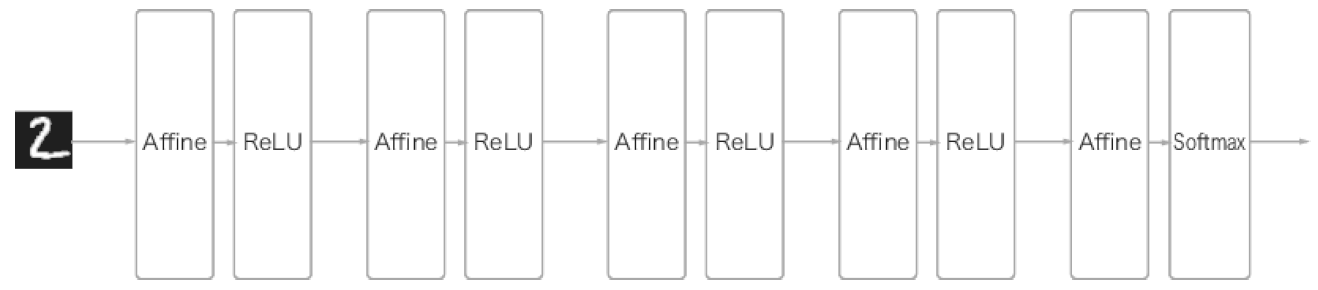

완전 연결 신경망은 Affine 계층 뒤에 활성화 함수를 갖은 ReLU 계층 (혹은 Sigmoid 계층)이 이어진다. 아래의 그림은 Affine-ReLU 조합이 쌓였고, 마지막 5번째 층은 Affine 계층에 이어 소프트맥스 계층에서 최종 결과 (확률)를 출력한다

fully-connected Layer으로 이루어진 네트워크

그럼 CNN의 구조는 어떻게 다를까?

아래의 그림과 같이 CNN에서는 새로운 합성곱 계층 (Conv)과 풀링 계층(Pooling) 이 추가된다.

즉, Affine - ReLU 연결이 Conv - ReLU - (Pooling)으로 바뀐다. 또한, CNN에서는 Affine-ReLU의 구성이 가능하며, 마지막 출력 계층에서는 Affine- Softmax를 그대로 사용할 수 있다

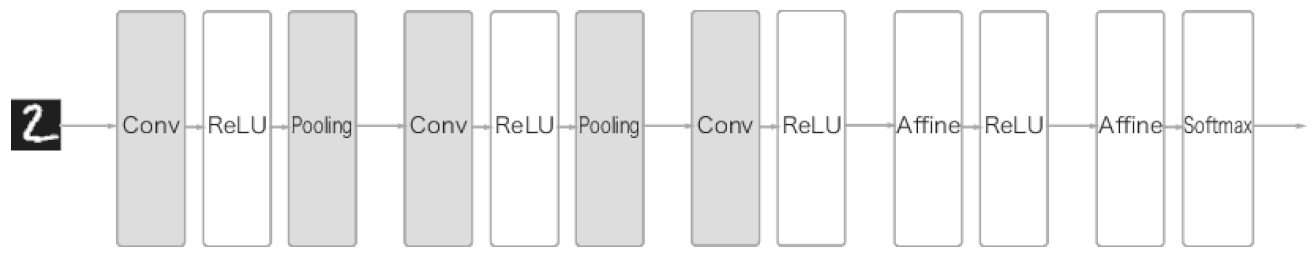

CNN으로 이뤄진 네트워크



합성곱 계층

CNN에서는 패딩(padding), 스트라이드(stride)  등 CNN 고유의 용어가 등장한다. 각 계층 사이에는 3차원 데이터같이 입체적인 데이터가 흐른다는 점에서 완전연결 신경망과 다르다

- 합성곱 계층의 입출력 데이터를 특징맵 feature map 이라고 한다. 입력 특징 맵을 input feature map, 출력 특징 맵을 output feature map이라고 한다

완전연결 계층의 문제점

- 데이터의 형상이 무시 된다는 사실이 문제점이다. 형상을 무시하고 모든 입력 데이터를 동등한 뉴런 (같은 차원의 뉴런)으로 취급하여 형상에 담긴 정보를 살릴 수 없다
- 한편, 합성곱 계층은 형상을 유지한다. 이미지도 3차원 데이터로 입력 받음, 마찬가지로 다음계층에서도 3차원 데이터로 전달한다. 그래서 CNN 에서는 이미지처럼 형상을 가진 데이터를 제대로 이해할 수 있다.

- 즉, 완전 연결(Fully-Connected)은 1줄로 세운 데이터를 Affine 계층에 입력하여 데이터의 형상을 무시했다면, 이미지처럼 3차원 형태를 합성곱 계층으로 사용하여 위치 정보를 전달하고 형상을 유지할 수 있다.

합성곱의 연산

- 합성곱 연산은 이미지 처리에서 말하는 필터 연산에 해당한다.

- 필터의 형상을 높이와 너비로 표기하며, 필터를 커널이라고 칭하기도 한다.

- 합성곱 연산은 필터의 윈도우(window) 를 일정한 간격으로 이동하며, 이것을 sliding window라고도 한다.

- 합성곱의 연산은 단일 곱셈-누산(Fused Multiply-Add, FMA이라고 표현)

  $$ ex) 1*2 + 2*0 + 3*1 + 0*0 + 1*1 + 2*2 + 3*1 + 0*0 + 1*2= 15$$

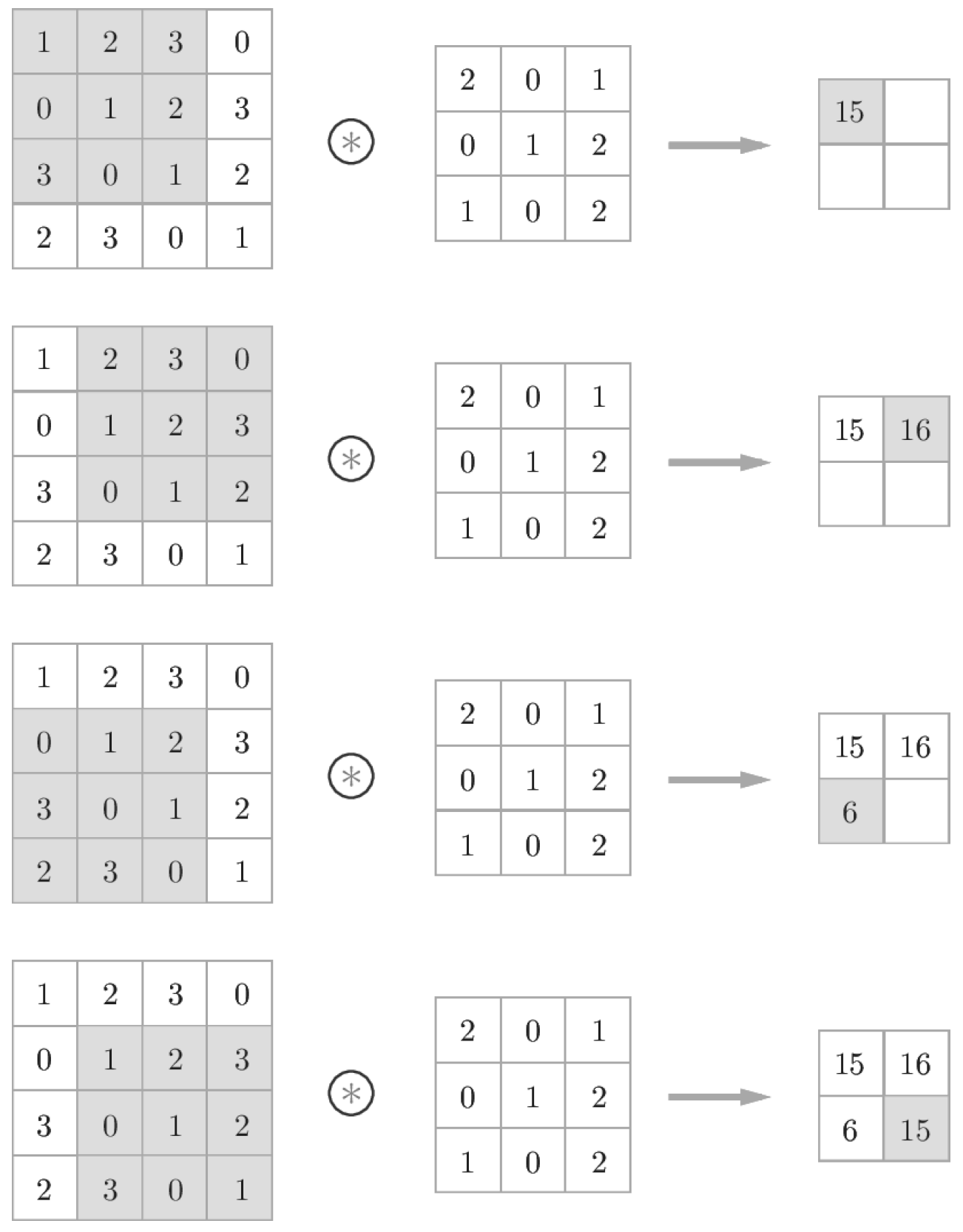

합성곤 연산

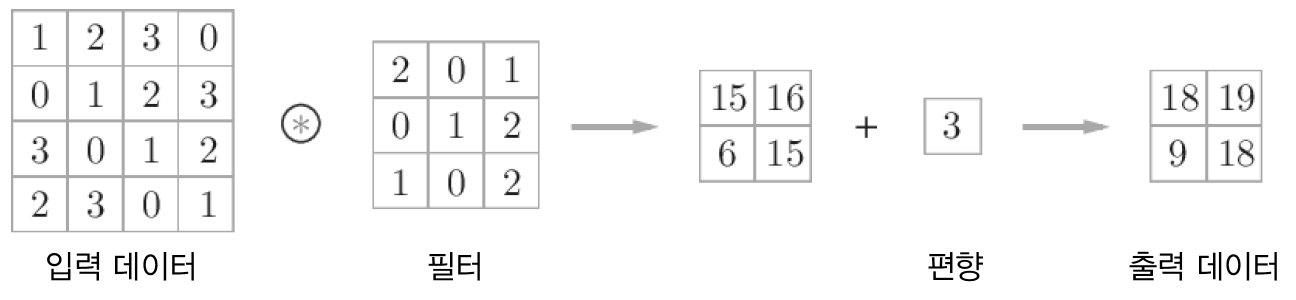

 완전연결 신견망에는 가중치 매개변수와 편향이 존재하는데, CNN에서는 필터의 매개변수가 그동안의 가중치에 해당한다. 그리고 CNN에서도 편향이 존재한다. 편향은 항상 하나(1x1)만 존재한다

필터를 적용한 원소에 고정값(편향)을 더한다.

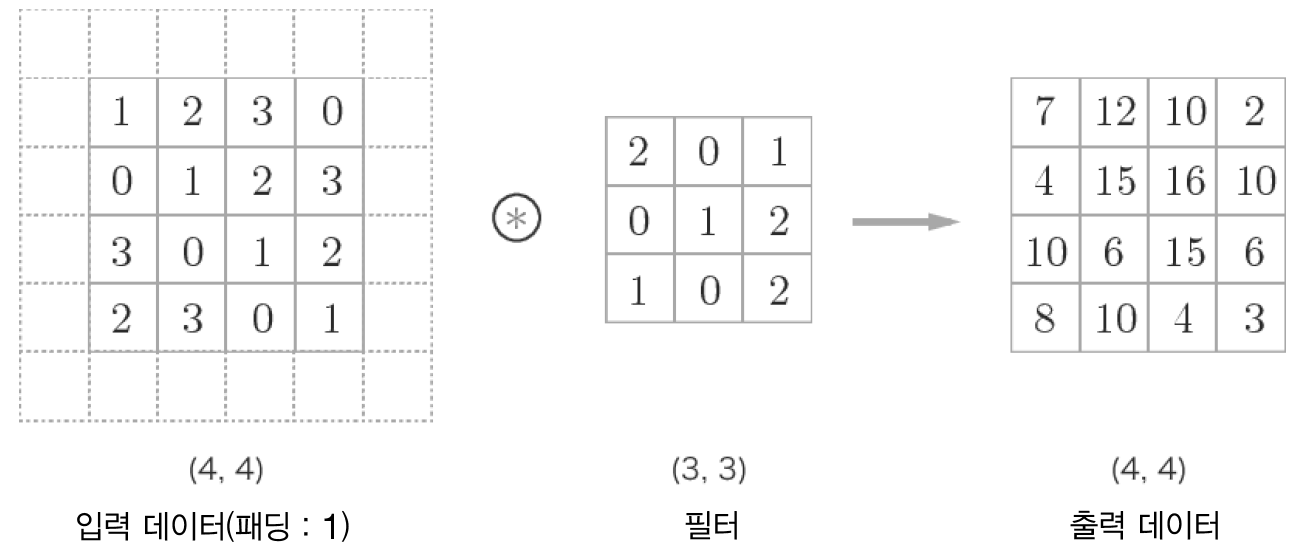

패딩(Padding)

합성곱 연산을 수행하지 전에 입력 데이터 주변을 특정 값(예컨대 0: zero-padding)으로 채움

- 패팅은 주로 출력 크기를 조정할 목적으로 사용한다
-  즉, 합성곱 연산을 거칠 때마다 크기가 작아지면 어느 시점에서는 출력 크기가 1이 되어 버릴수 있다. 이러한 사태를 막기 위해서 패팅을 사용한다



스트라이트 (stride)

: 필터를 적용하는 위치의 간격을 스트라이트라고 한다

- 예를 들어 스트라이트를 2로 하면 필터를 적용하는 원도우가 두칸씩 이동

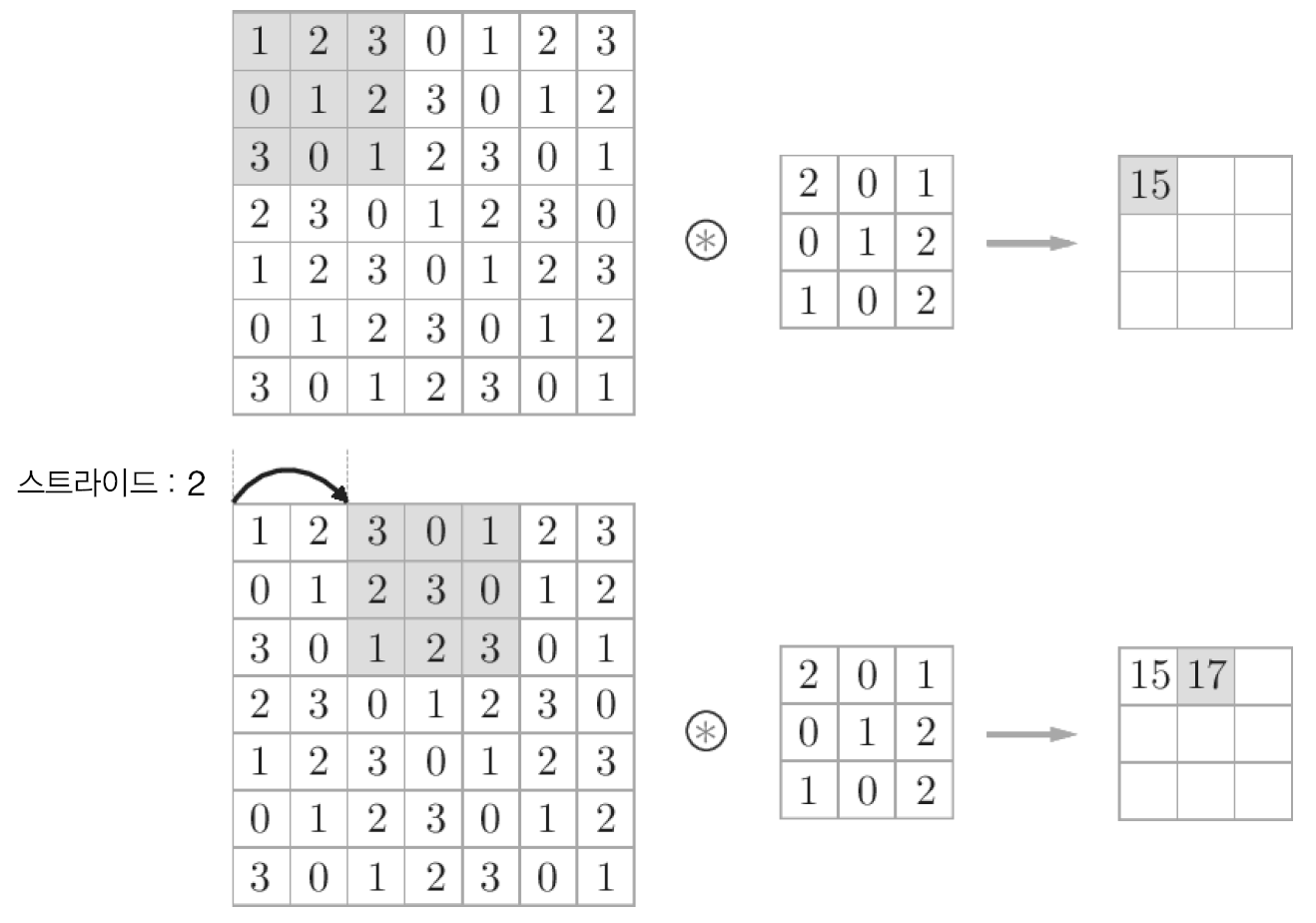

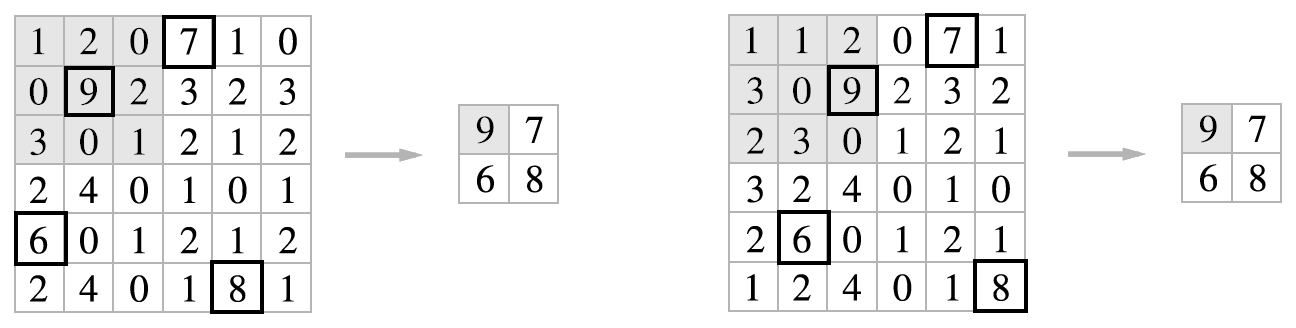

스트라이드가 2인 합성곱 연산

출력의 크기 (output size)

- 입력 크기(H, W), 필터 크기(FH, FW), 출력 크기 (OH, OW), 패팅 P, 스트라이트 S

- 단, 정수로 나눠떨어지는 값이어야 한다는 점을 주의해야 한다. 정수가 아니면 오류를 내는 등의 대응을 해줘야 한다. (가장 가까운 정수로 반올림하는 등, 특별히 에러를 내지 않고 진행하도록 구현하는 경우도 있다)



출력의 크기 계산

$$ ex1) 입력 : (4, 4), 패딩 : 1, 스트라이드 : 1, 필터 (3, 3)  = > OH = 4, OW = 4 $$

$$ ex2) 입력 : (7, 7), 패딩 : 0, 스트라이드 : 2, 필터 (3, 3) = > OH = 3, OW = 3 $$

$$ ex3) 입력 : (28, 31), 패딩 : 2, 스트라이드 : 3, 필터 (5, 5)= > OH = 10, OW = 11 $$



3차원 데이터의 합성곱 연산

- 이미지만 해도 세로, 가로에 더해서 채널까지 고려한 3차원 데이터이다. 2차원 일때와 비교하면, 길이 방향(채널 방향)으로 특징 맵(feature map)이 늘어난다.

- 채널 쪽으로 특징 맵이 여러 개 있다면 입력 데이터와 필터의 합성곱 연산을 채널마다 수행하고, 그 결과를 더해서 하나의 출력을 얻는다
3차원의 합성곱 연산에서 주의할 점은 입력데이터의 채널수와 필터의 채널수가 같아야 한다

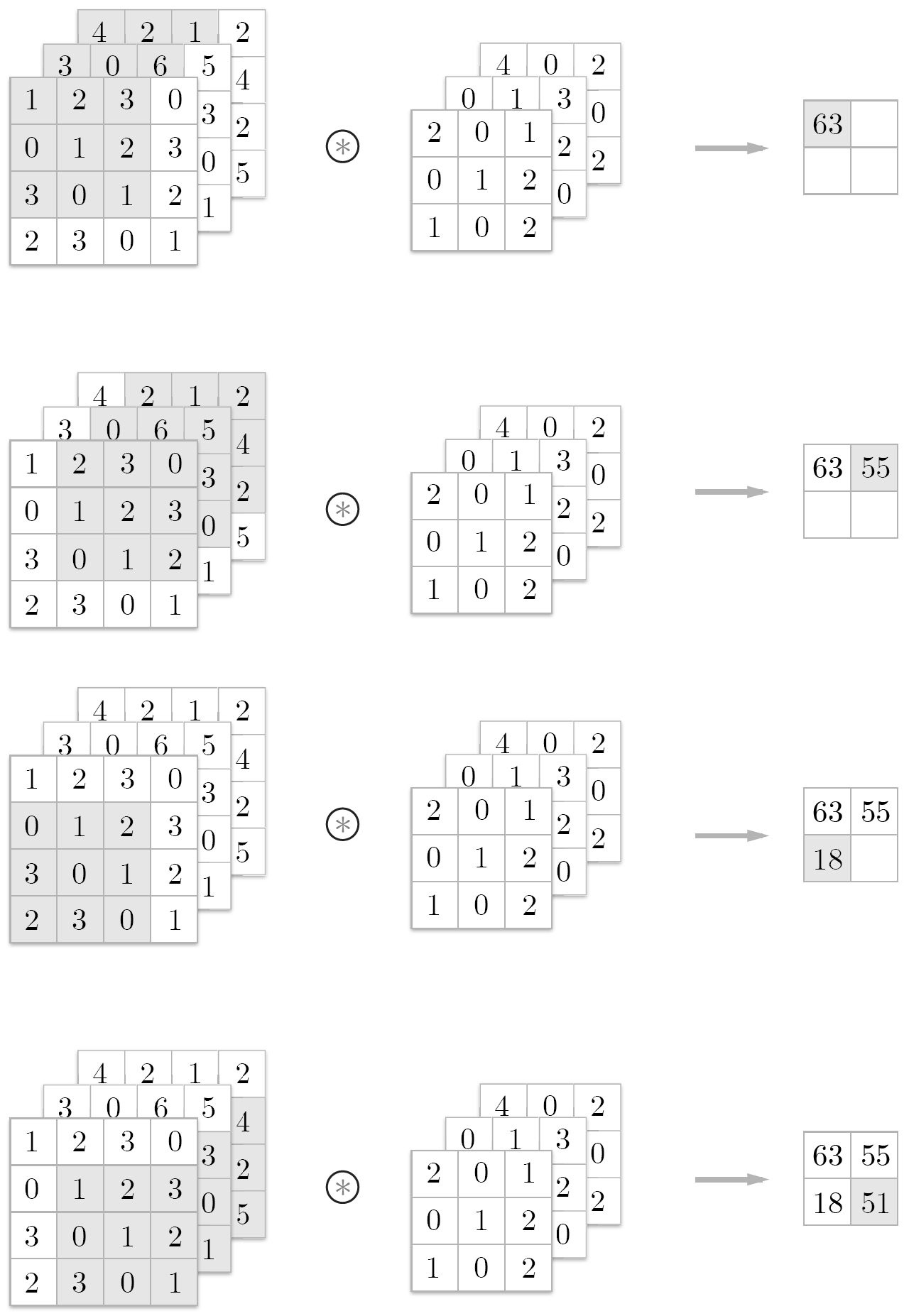

3차원 데이터 합성곱 연산의 계산

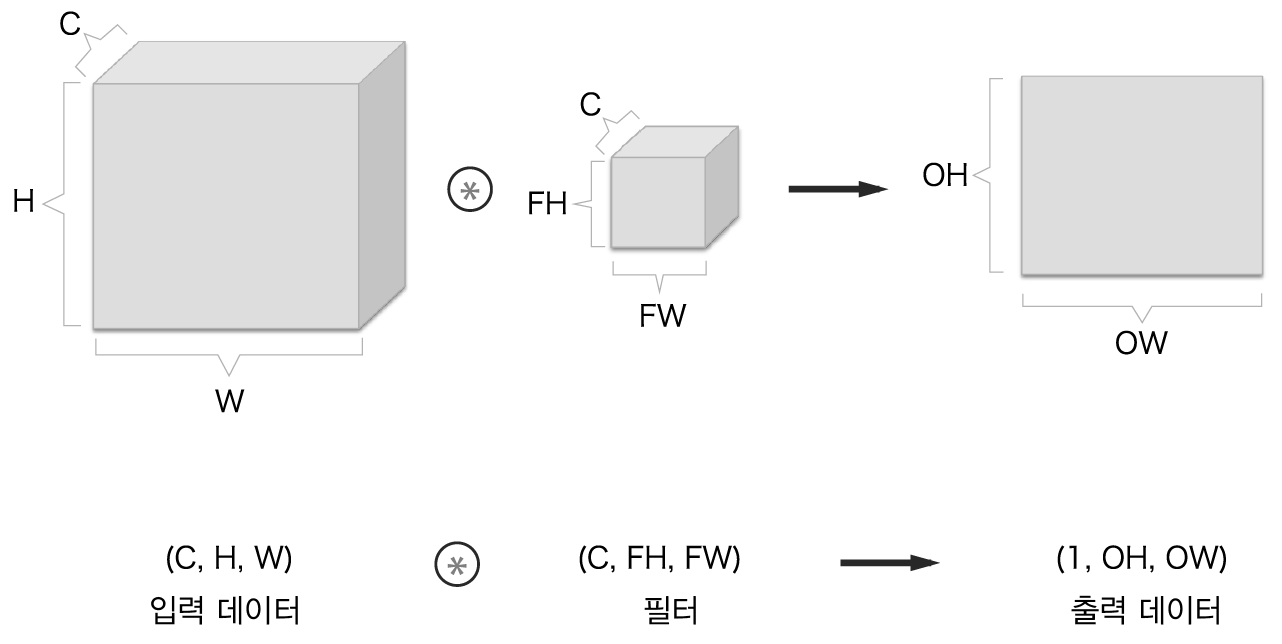

블록으로 생각하기

- 3차원의 합성곱 연산은 데이터와 필터를 직육면체 블록이라고 생각하면 된다

입력데이터 (C, H, W) * 필터 (C, FH, FW) = 출력데이터(1, OH, OW)

C = channel, H = input Height, W = input width

FH = filter Height FW = filter Width

위의 그림은 한장의 특징 맵( 채널이 1개)인 특징맵이다

 그럼 합성곱 연산의 출력으로 다수의 채널을 내보내려면 어떻게 해야 할까요?
 => 필터(가중치)를 다수 사용한다

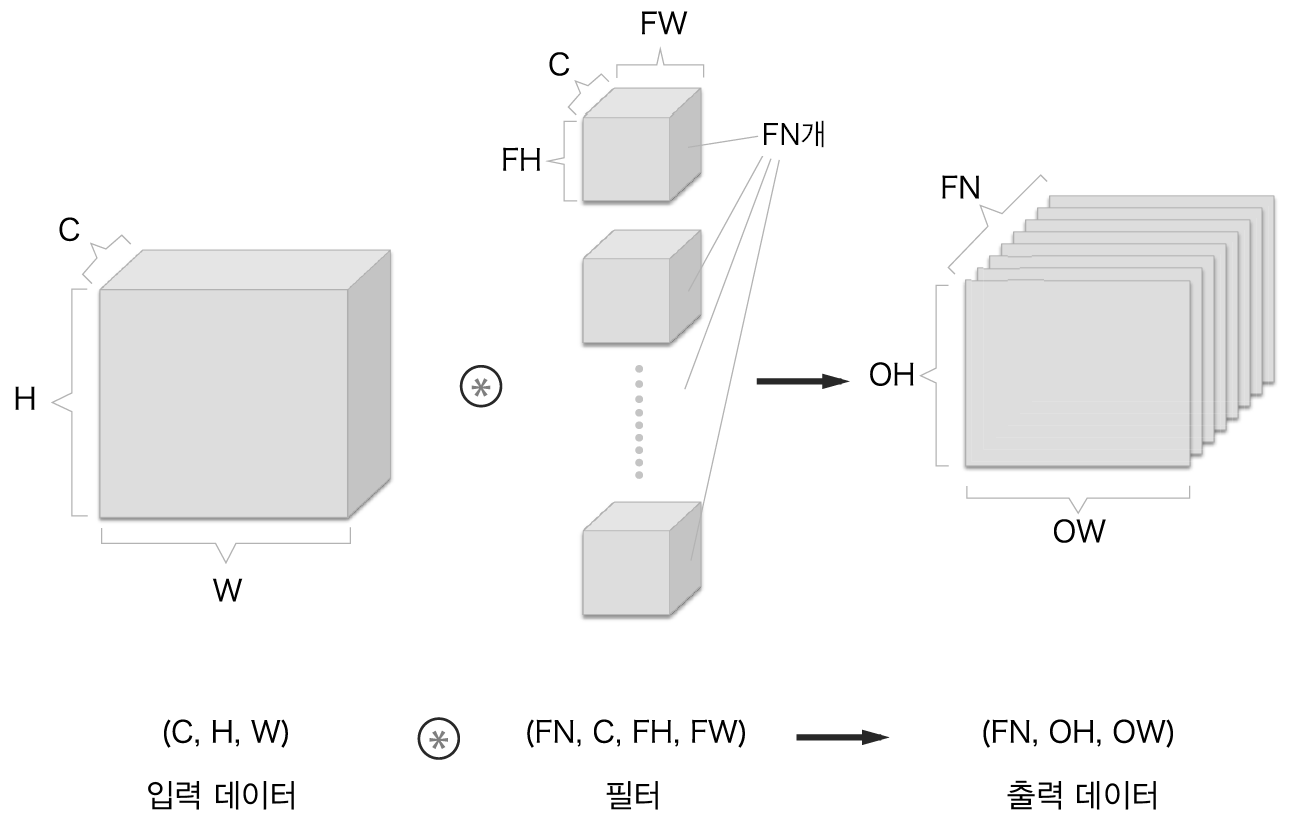

입력데이터 (C, H, W) * 필터 (C, FH, FW, FN) = 출력데이터(FN, OH, OW)

여기서 필터를 FN개 적용하면 출력 맵도 FN개 생성된다



위의 그림에서 보는 것과 같이 합성곱 연산에서는 필터의 수도 고려해야 한다. 그런 이유로 필터의 가중치 데이터는 4차원 데이터이며, (출력 채널수, 입력 채널수, 높이, 너비) 순으로 순으로 쓰인다.

ex) 채널수 3, 크기 5x5 필터 20개, (20, 3, 5, 5)



합성곱 연산에도(완전 연결 계층과 마찬가지로) 편향이 쓰인다

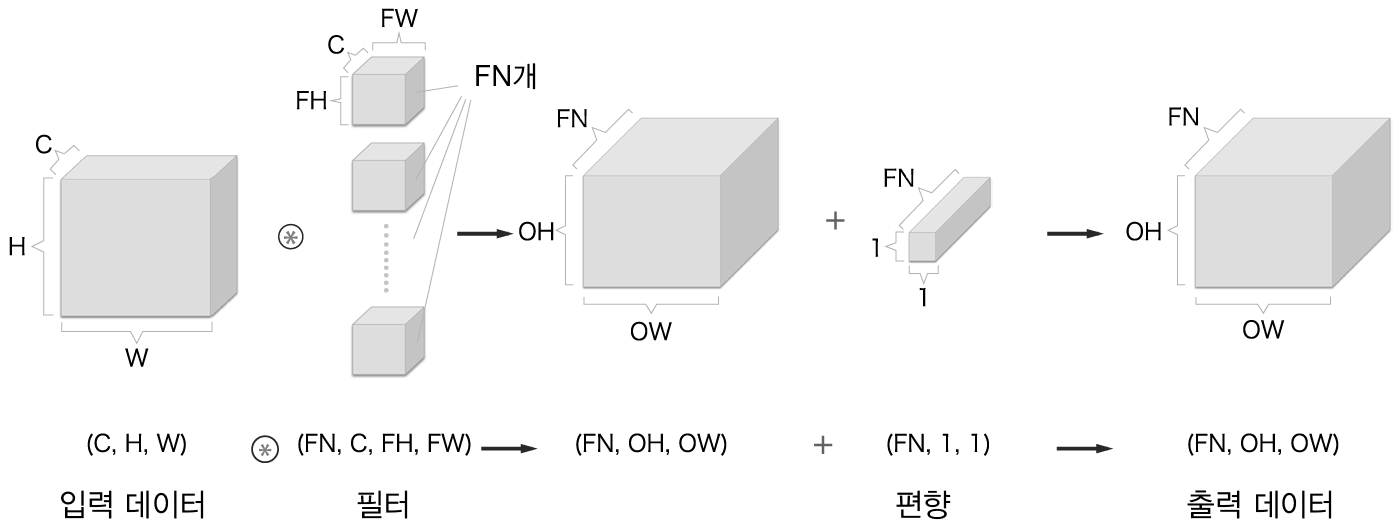

입력데이터 (C, H, W) * 필터 (C, FH, FW, FN) => 출력데이터(FN, OH, OW) + 편향 (FN, 1, 1) => (FN, OH, OW)
형상이 다른 블록의 덧셈은 넘파이의 브로드캐스트 기능으로 쉽게 구현이 가능하다





배치 처리

신경망 처리에서는 입력 데이터를 한 덩어리로 묶어 배치를 처리했다. 완전 연결 신경망을 구현하면서는 이 방식을 지원하여 처리 효율을 높이고, 미니배치 방식의 학습도 지원하였다

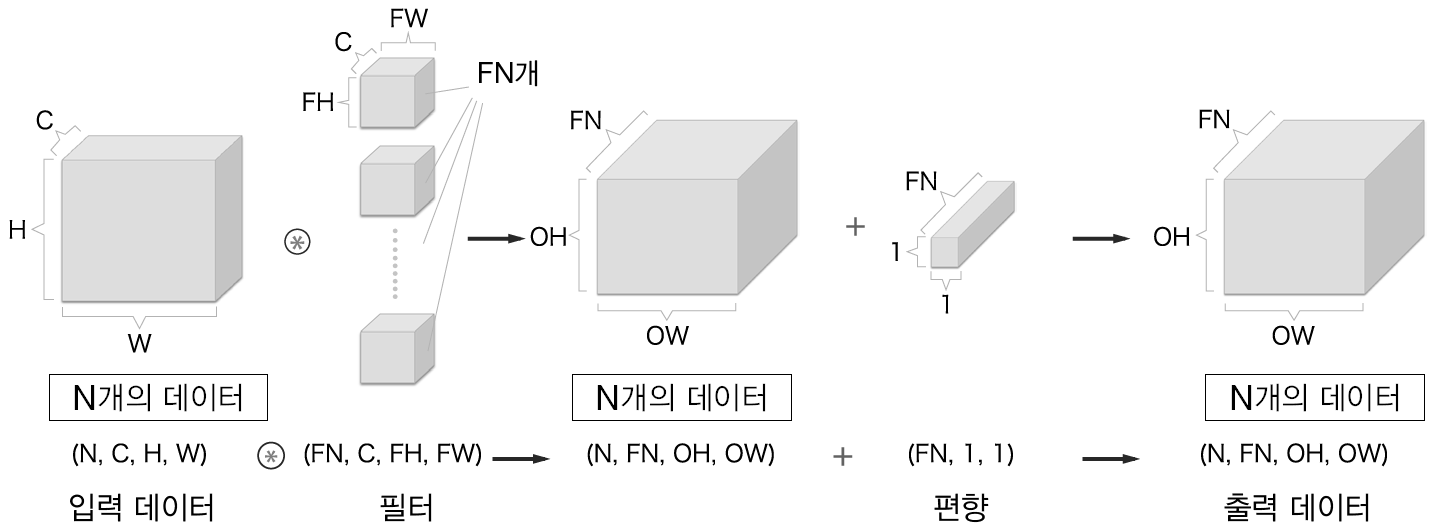

합성곱 연산도 마찬가지로 배치 처리 를 지원하며, 각 계층을 흐르느 데이터의 차원을 하나 늘려 4차원 데이터로 저장

이처럼 데이터는 4차원 형상을 가진 채 각 계층을 타고 흐릅니다. 여기에서 주의할 점으로는 신경망에 4차원 데이터가 하나 흐를 때마다 데이터 N개 대한 합성곱 연산이 이뤄진다는 것이다. 즉, N 회 분의 처리를 한 번에 수행하는 것이다



풀링 계층(Pooling)

-  풀링은 세로 가로 방향의 공간을 줄이는 연산이다.

-  최대 풀링(Max Pooling)은 대상 영역에서 최댓값을 취하는 연산인 반면, 평균 풀링(Average Pooling)은 대상 연역에서 평균을 계산한다
- 이미지 인식 분야에서는 주로 최대 풀링을 사용한다.

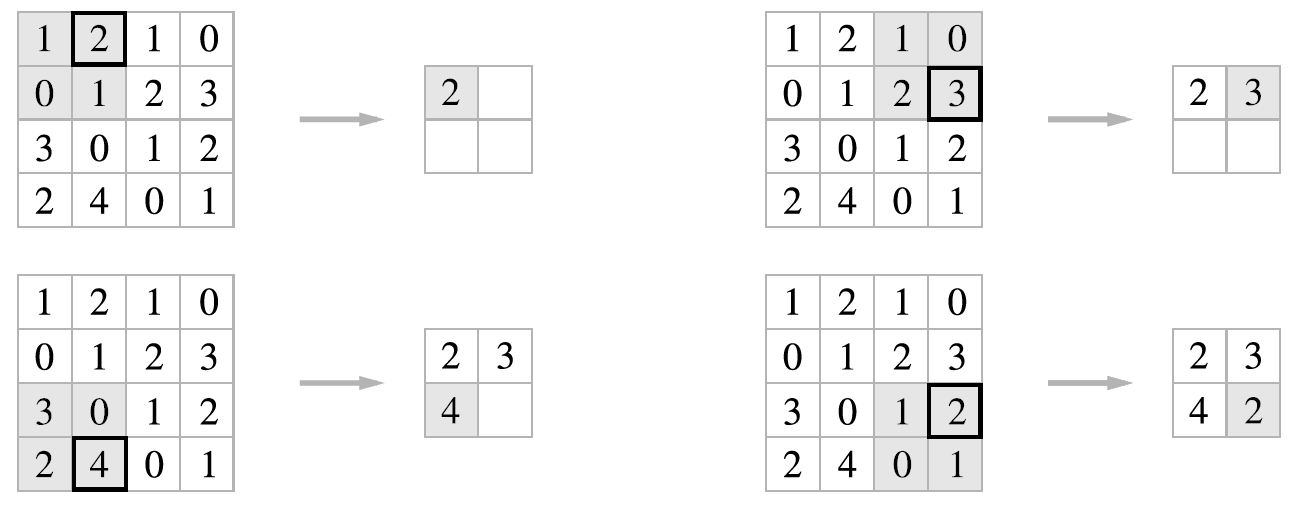

Max Pooling(대상안의 최대값을 출력)

풀링 계층의 특징

1. 학습해야 할 매개 변수가 없다
 - 풀링은 대상 영역에서 최댓값이나 평균을 취하는 명확한 처리이므로 특별히 학습할 것이 없다
2. 채널 수가 변하지 않는다
- 풀링 연산은 입력 데이터의 채널 수 그대로 출력 데이터로 내보낸다, 채널 마다 독립적으로 계산하기 때문이다
3. 입력의 변화에 영향을 적게 받는다 (강건하다)
- 입력데이터가 조금 변해도 풀링의 결과는 잘 변하지 않는다.

입력데이터가 가로로 1원소마큰 어긋나도 출력은 같다 (데이터에 따라서는 다를 수도 있다)

4차원 배열

CNN  에서 계층사이를 흐르는 데이터는 4차원 이다.

예를 들어 데이터의 형상이 (10, 1, 28, 28) 이라면, 이는 높이 28, 너비 28, 채널 1개인 데이터가 10개라는 이야기이다.

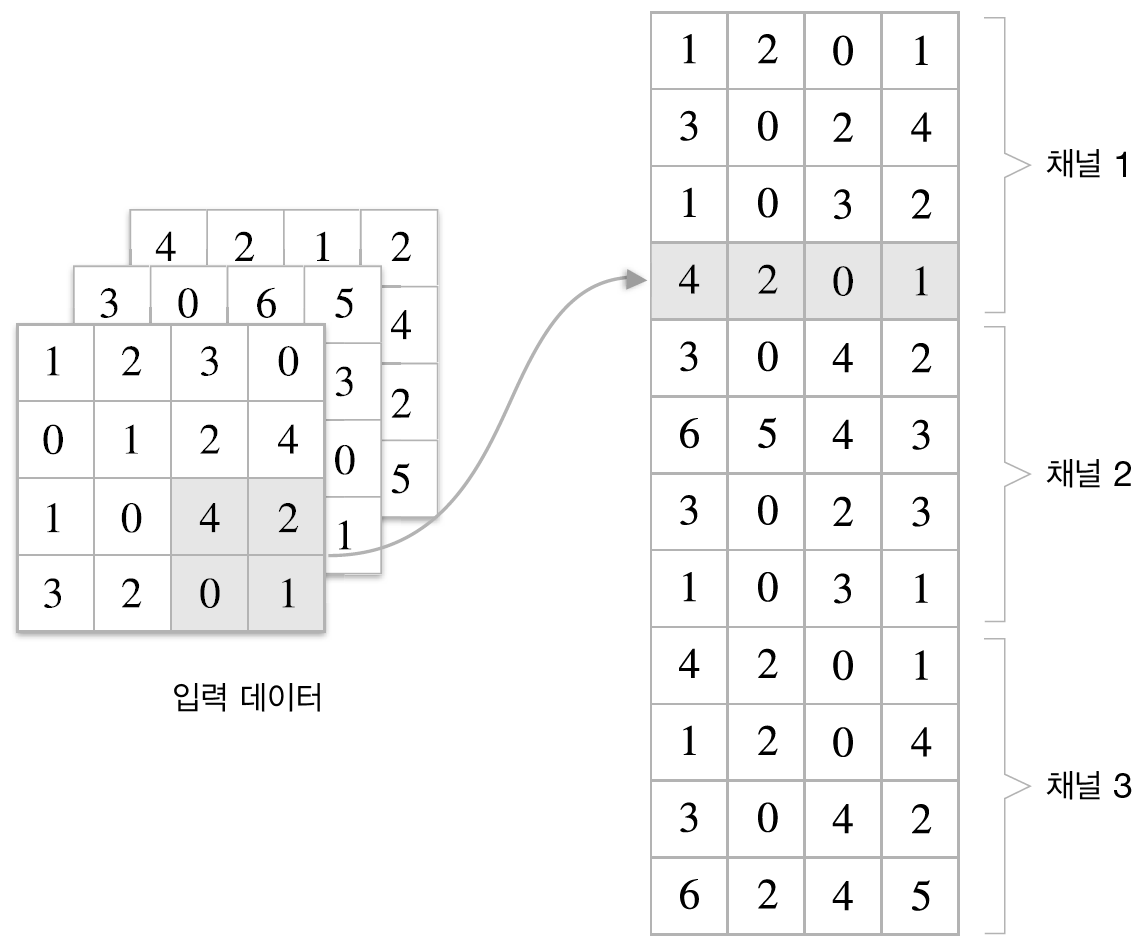

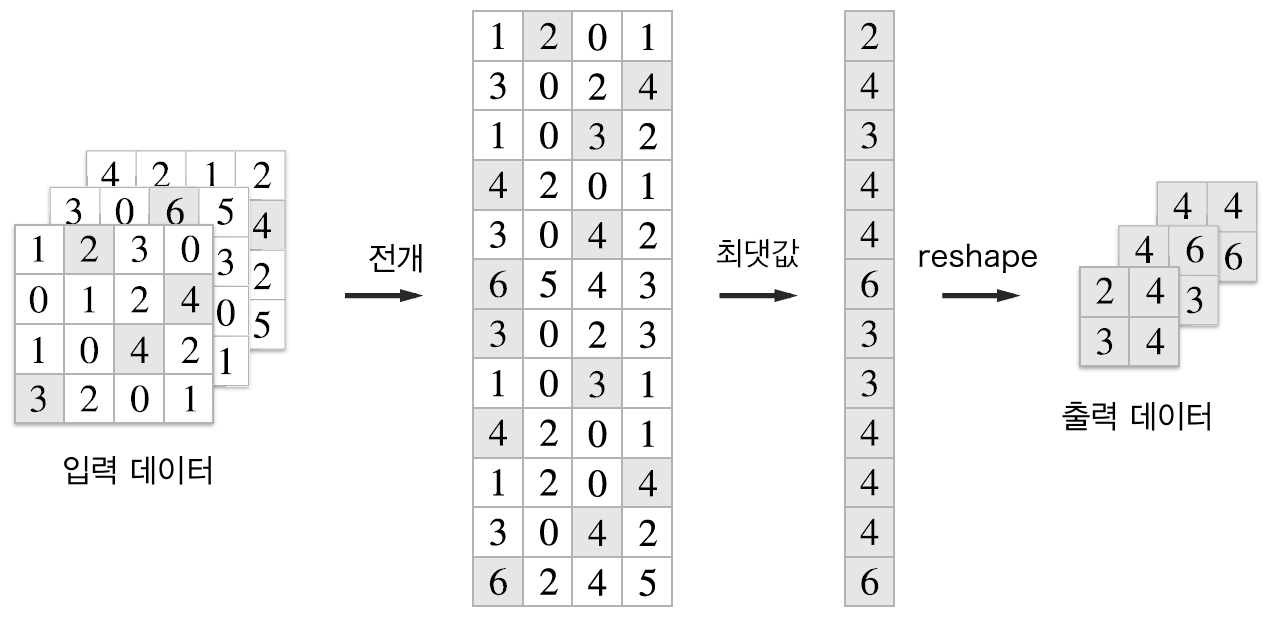

im2col의 풀링 계층

여기서 성형(reshape)를 할 때 transpose를 하는데 그 방법은

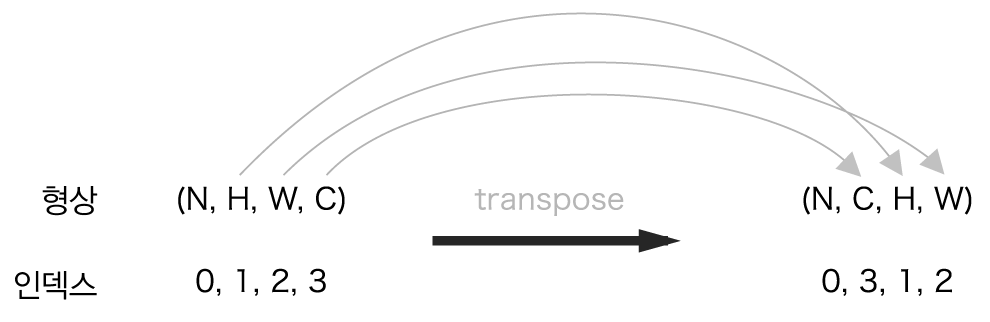

넘파이의 transpose 함수로 축 순서 변경 :  인덱스(번호)로 축의 순서 변경
